プラポンプ(別容器)

またまた、プラポンプ。違う容器のを分解してみました。

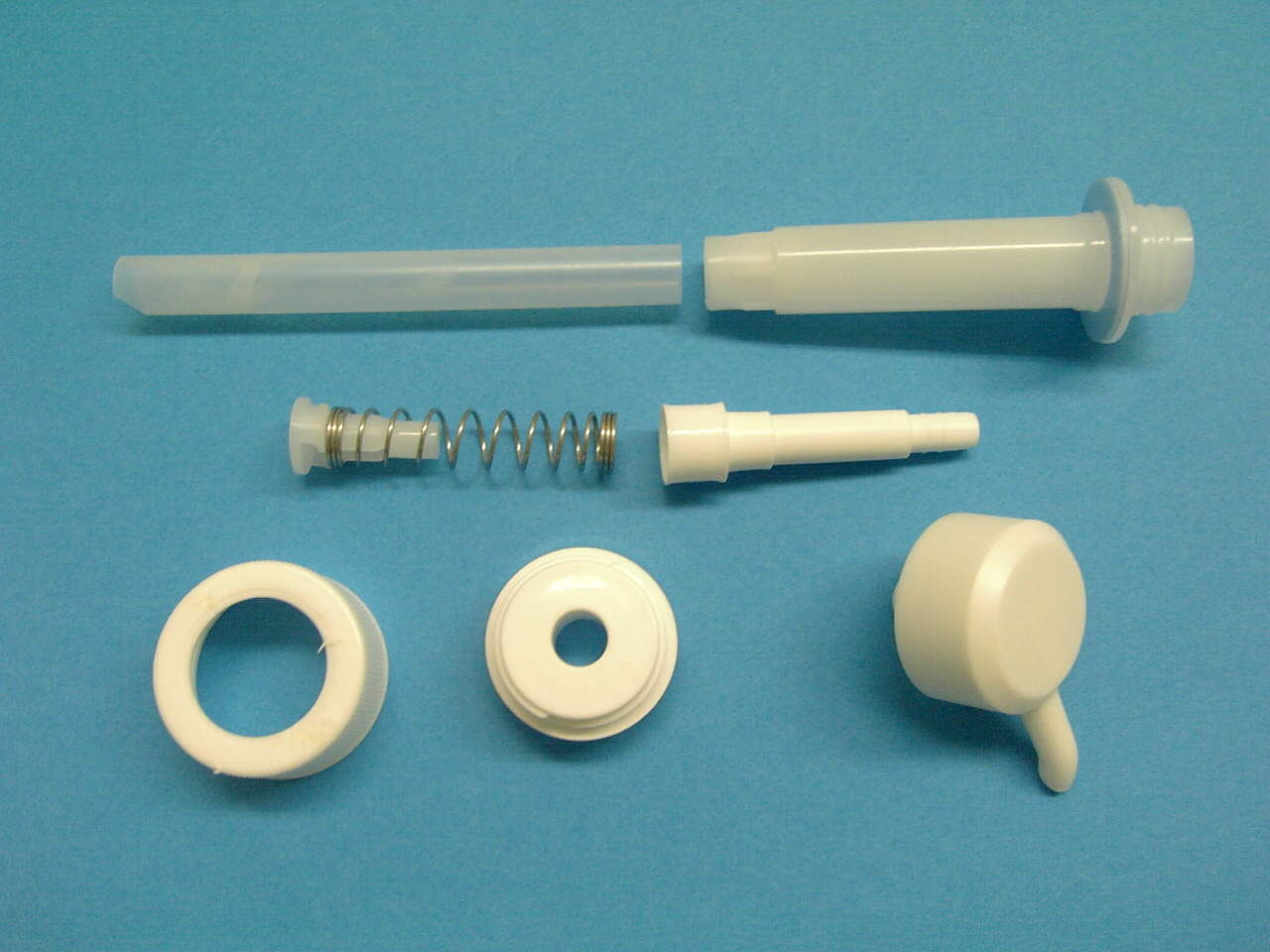

新プラポンプ


全体の基本構造は同じですが、
弁のところの構造が違っていました。


写真中段左端の、コイルバネに刺さっている樹脂部品がソレです。




この樹脂部品には平行移動する円板が一体に構成されているので、ポンプの押下でペコペコと動いて、フタをするんですね。


弁の方式としては定番ですが、平行に移動するように3カ所で支持される樹脂バネを形成しているところがニクいですね。


新プラポンプ弁拡大


言葉ではなかなか難しいので、その部分も写真を撮ってみました。


わかるかなあ。

ちょっと小さいけど、
これ以上接写出来ないので。。。ごめんなさいネ。
