人検知センサの謎

先日は久しぶりで東京へお泊まり出張。国内のホテル滞在は久しぶりです。


さて、ホテルといえば宿泊客の安全を守るためのハイテクセキュリティシステムが満載なんですね。

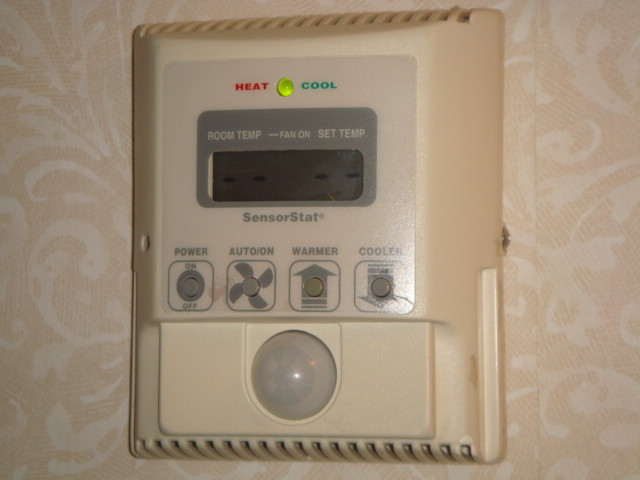

写真は今年の夏にアメリカのホテルの部屋で見つけた空調のコントロールボックス。アメリカのホテルの空調機器って古くさいメカ式のものが多いのですがこれは結構最新式です。LCD表示と電子ボタンによる調節方式、なんと言っても特徴的なのはぎょろっとした目玉の人感センサ。


      人感センサ

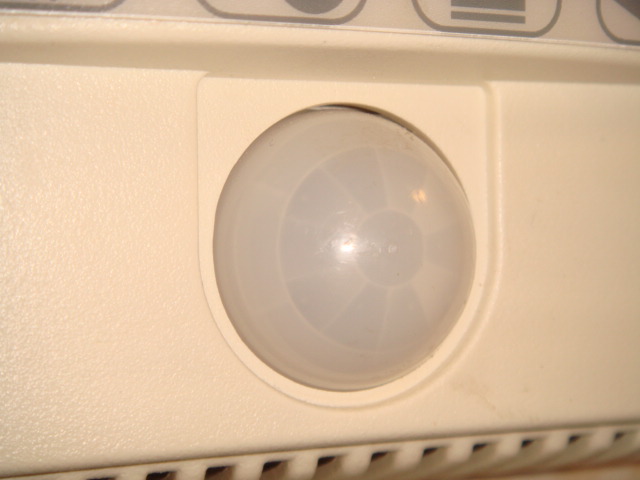

このセンサ、人の接近を検知するんですね。写真で見えている白い球の表面には同心円状に筋が入っているレンズ(フレネルレンズ)、球の中心には焦電素子という温度を検出する素子が入ってる。これだけで人が来るとピーッ。。。


カラクリはというと、


受光部














人は生きている限り熱源(体温)なので、バーベキューの炭と同じく弱いけれども熱線(赤外線)を放射していますよね。人が近づくとまずフレネルレンズがこの赤外線を集めて焦電素子の上に照射しちゃう。すると焦電素子は熱されて温度が上がるので「あっ熱くなってきた。人が来ているぞ」と感知するわけなんですね。


とてもシンプルな構成で人を検知する優れものです。
