ディズニーランド(バズライトイヤーの剣 その2)

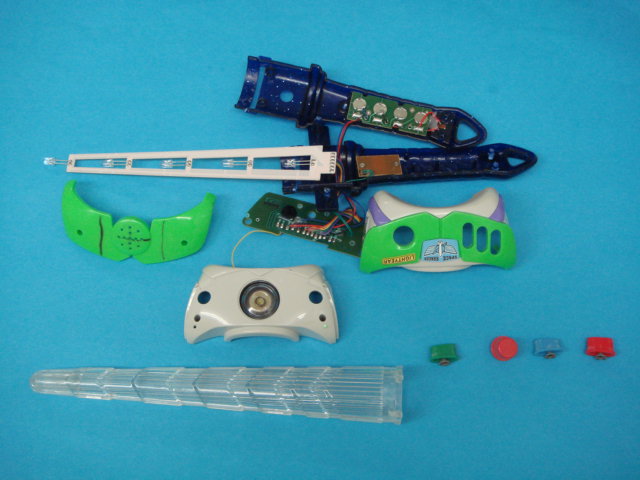

剣外観分解全体


さてさて、


分解したおもちゃ、


早速見てみましょうね。





LEDまずはなんと言っても、光る光源のLED。

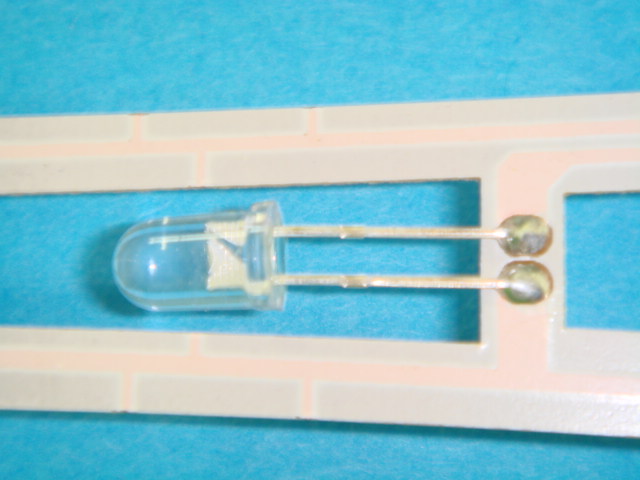

上の写真の三角形状の白い回路基板にまたがるように半田付けされているんですね。前部で5個。胴体内部の回路によって点滅制御されています。

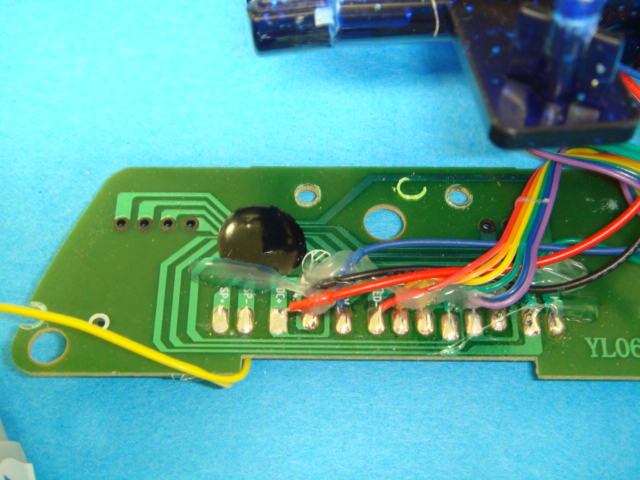

回路で、回路はと言うとこんなもんです。


黒っぽい樹脂で 覆われた部分に安いマイコンが搭載されていると思います。


マイコンというのは、小さなコンピュータみたいなモンですね。命令通り回路を制御する優れものです。


ピラパラピラパラの効果音は、バズライトイヤーの胸元にあるこのスピーカーから出てきます。
胸のスピーカー


透明な部分が、ダイヤフラムと呼ばれる音を発する振動膜(この場合はコーン上に成形されたPETフィルム)なんですね。細い電線を幾重にも巻いたコイルが接着されています。(ボイスコイルと言います)





このボイスコイルに流れる電流により磁場が発生し、中央にある永久磁石に吸引・反発することで膜が振動すると言うわけ。(フレミングの左手の法則です)


この構造のスピーカーは原型とも言えるオーソドックスな構造で、ダイナミック型と呼ばれるヤツなんです。音はイマイチながらも、めっちゃ安くできちゃうんですね。おもちゃに使うものは殆どこれです。
