ディズニーランド(改良された1年後のおもちゃ その2)

パイレーツのおもちゃ、早速分解してみました。

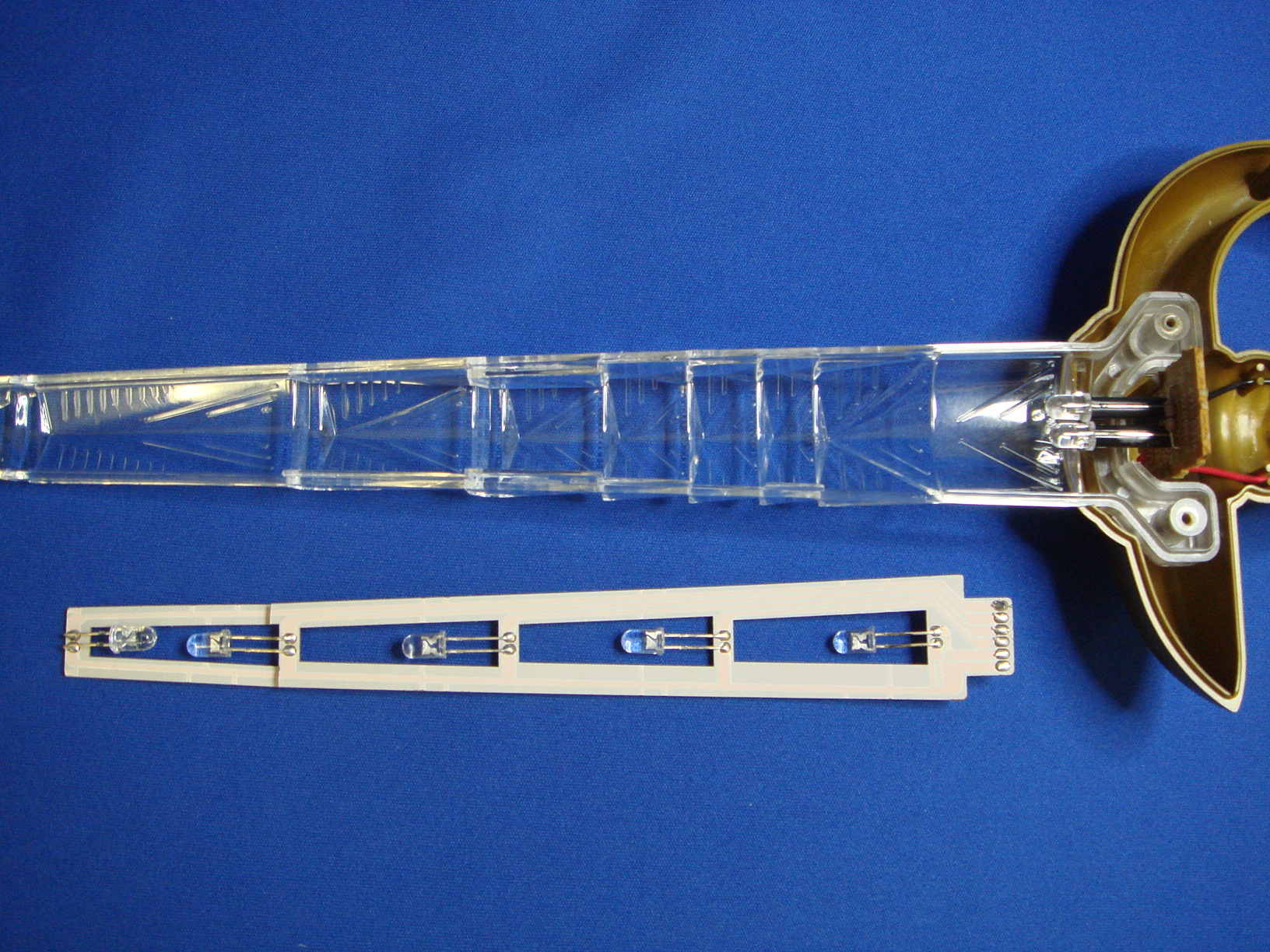

新旧比較





写真の中の上が今年のもの、下が前回紹介した去年買ったやつ。
あれれれ、今年のヤツには、去年のようなLEDがないぞ。。。

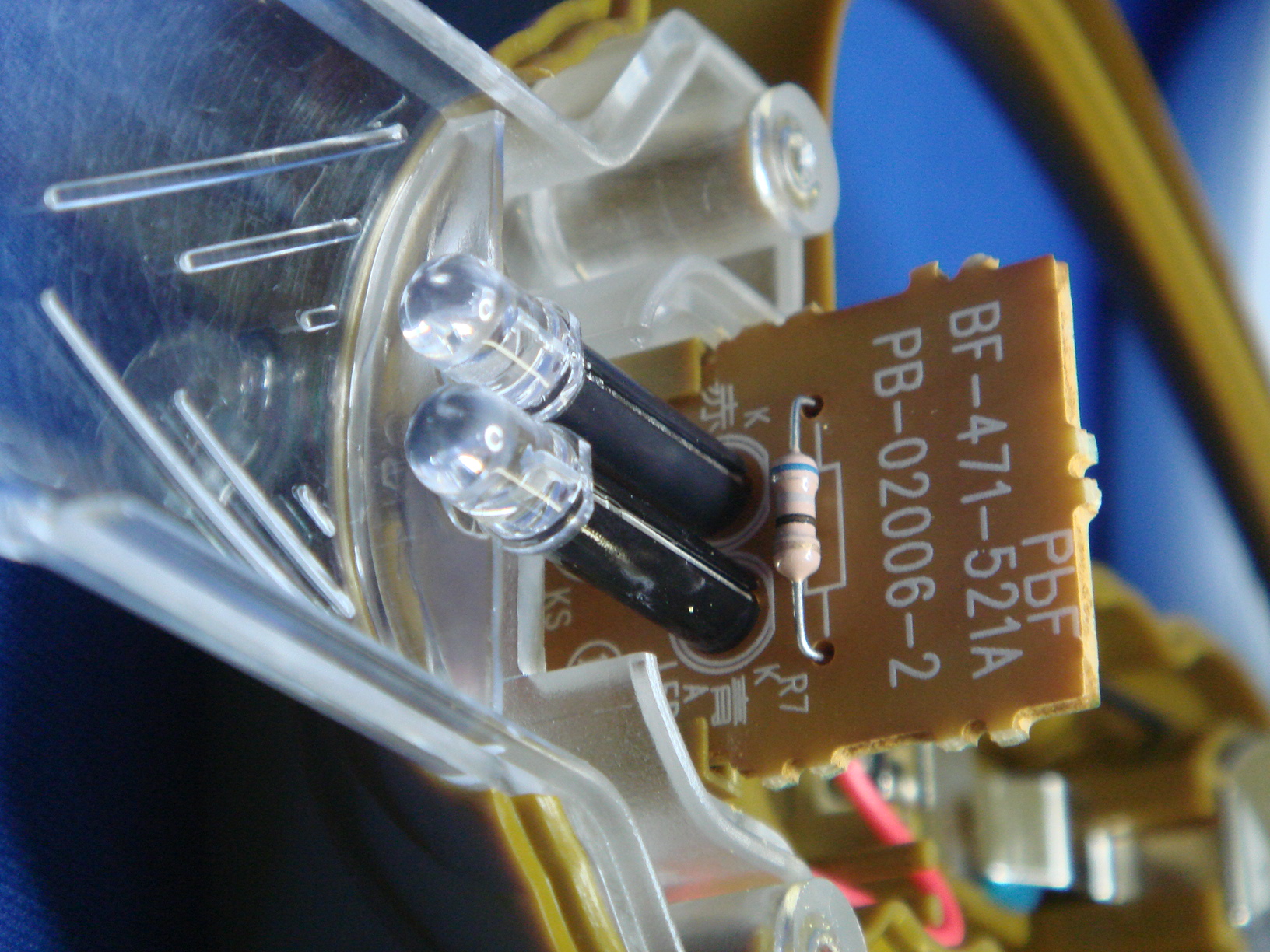

回路表そうなんです。


LEDは根元についているだけ。今年は赤と青なので2個ついていますが、去年と同じく単色なら1個でも良いんですね。5個→1個。大幅なコストダウンですね。

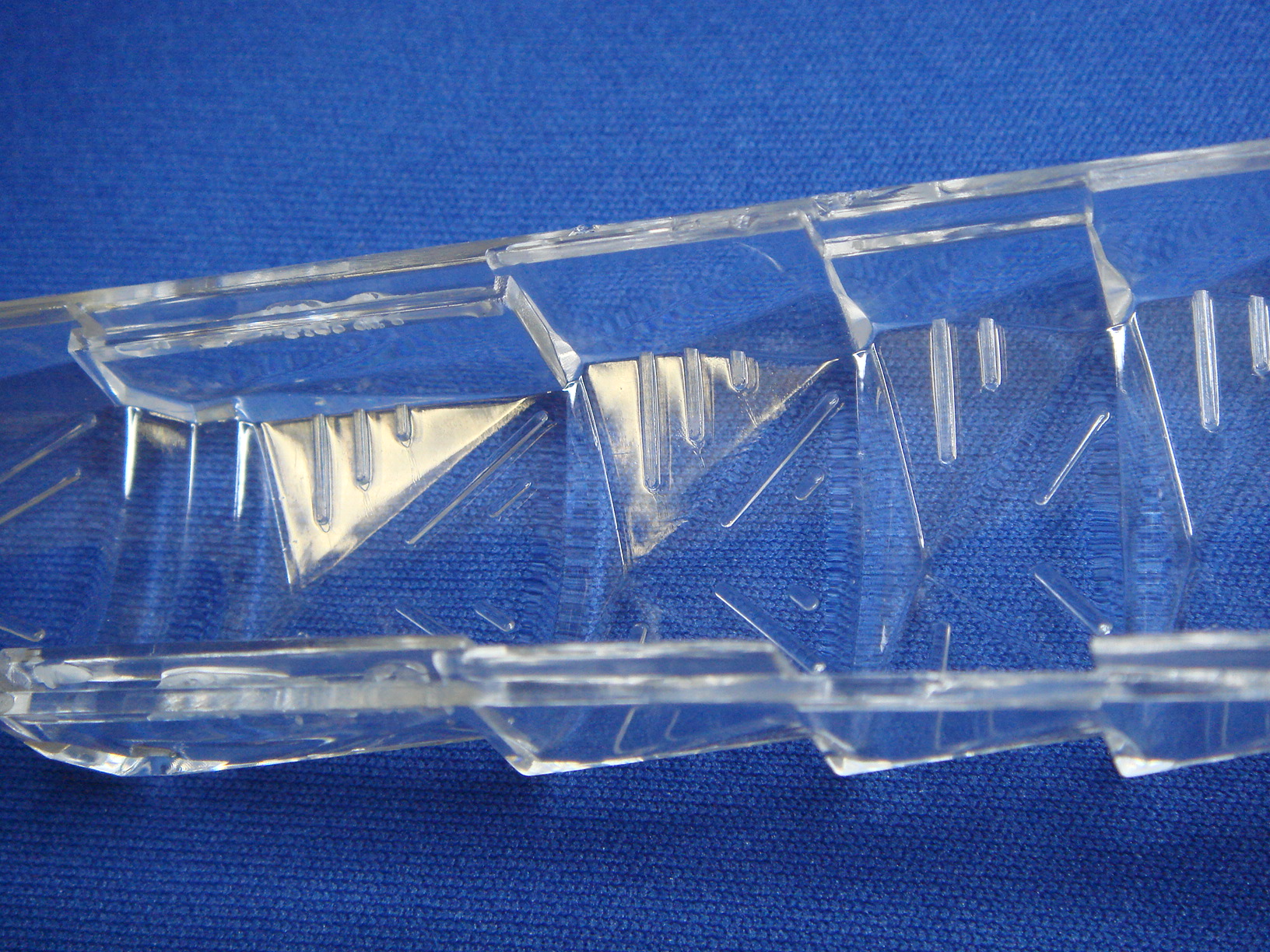

透明反射部拡大


その代わりにほら、


透明の剣の部分にはLEDの光を複数箇所で反射するように、わざと階段状の形状にして反射するようにしていますね。

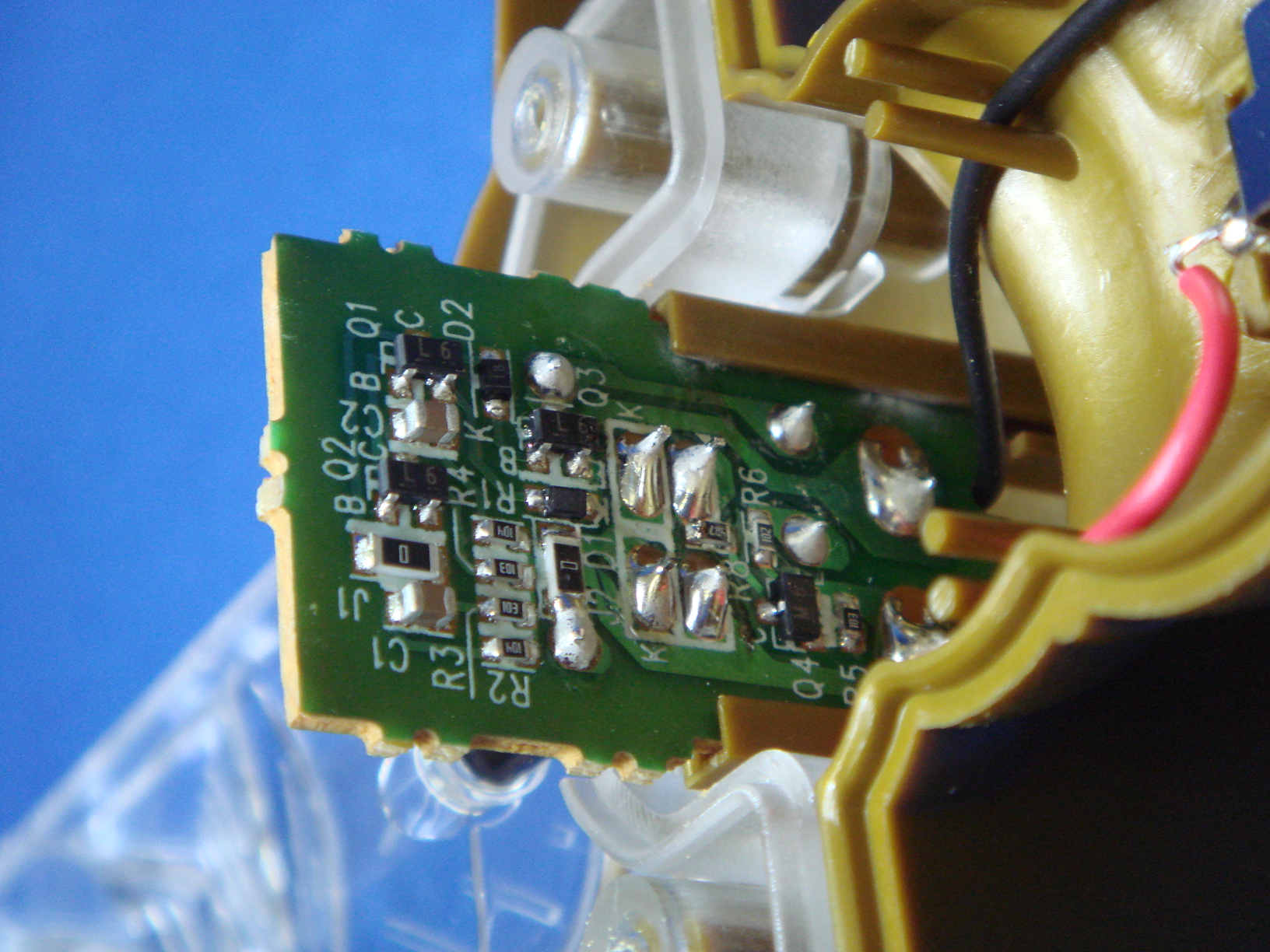

回路裏面


回路基板の裏側です。


前と違って、ピラポラピラポラなどはないのでマイコンも搭載せず、ごく普通の回路です。またまたコストダウン。

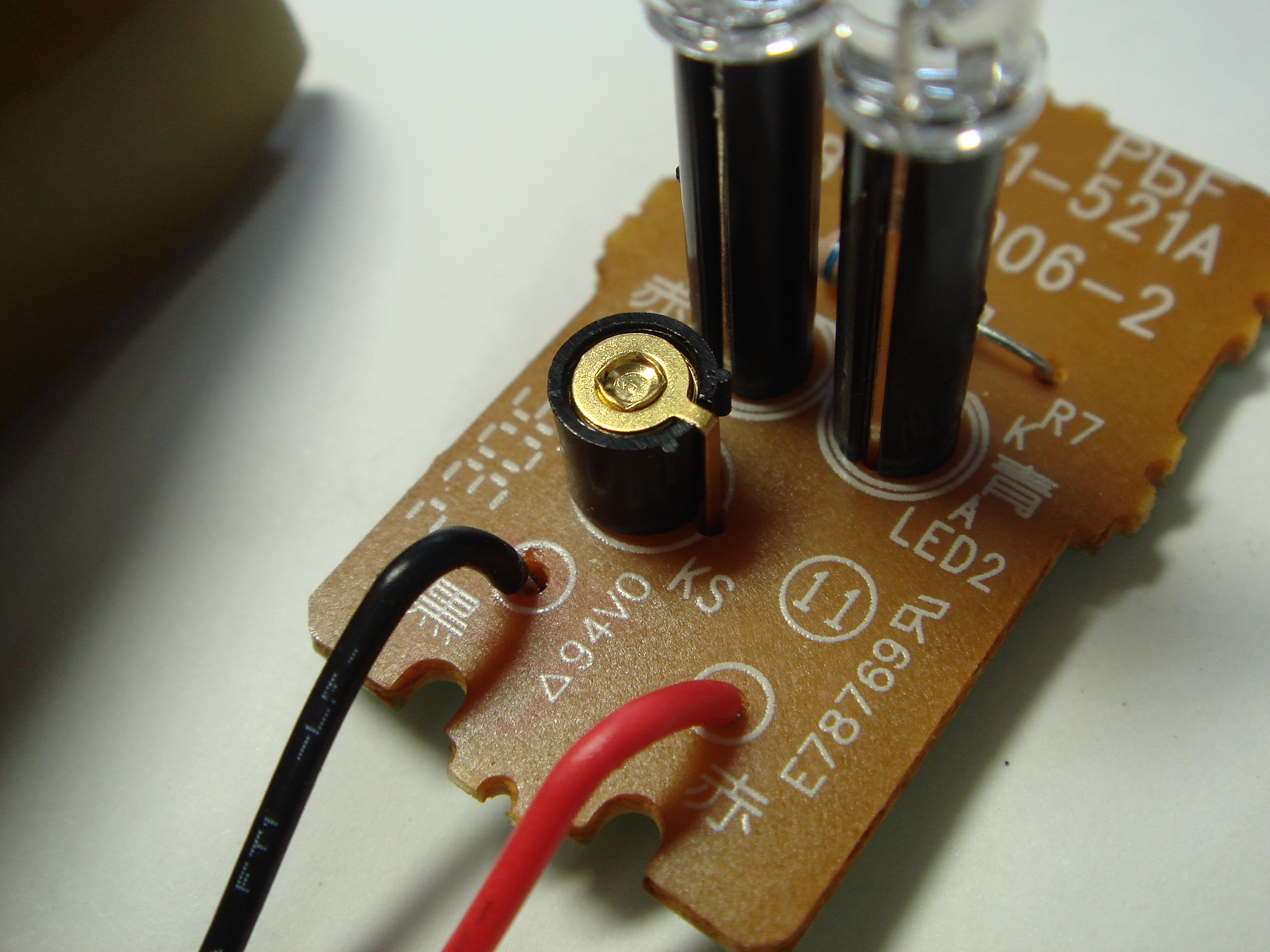

傾斜センサ


もう一度、回路基板のオモテ面です。
先ほどの写真では隠れて見えませんでしたが、なんか円筒形の部品がちょこんと載っていますね。


ちょっと調べてみましょう。
