角度センサの正体

ディズニー玩具の角度センサとおぼしき部品を分解してみました。

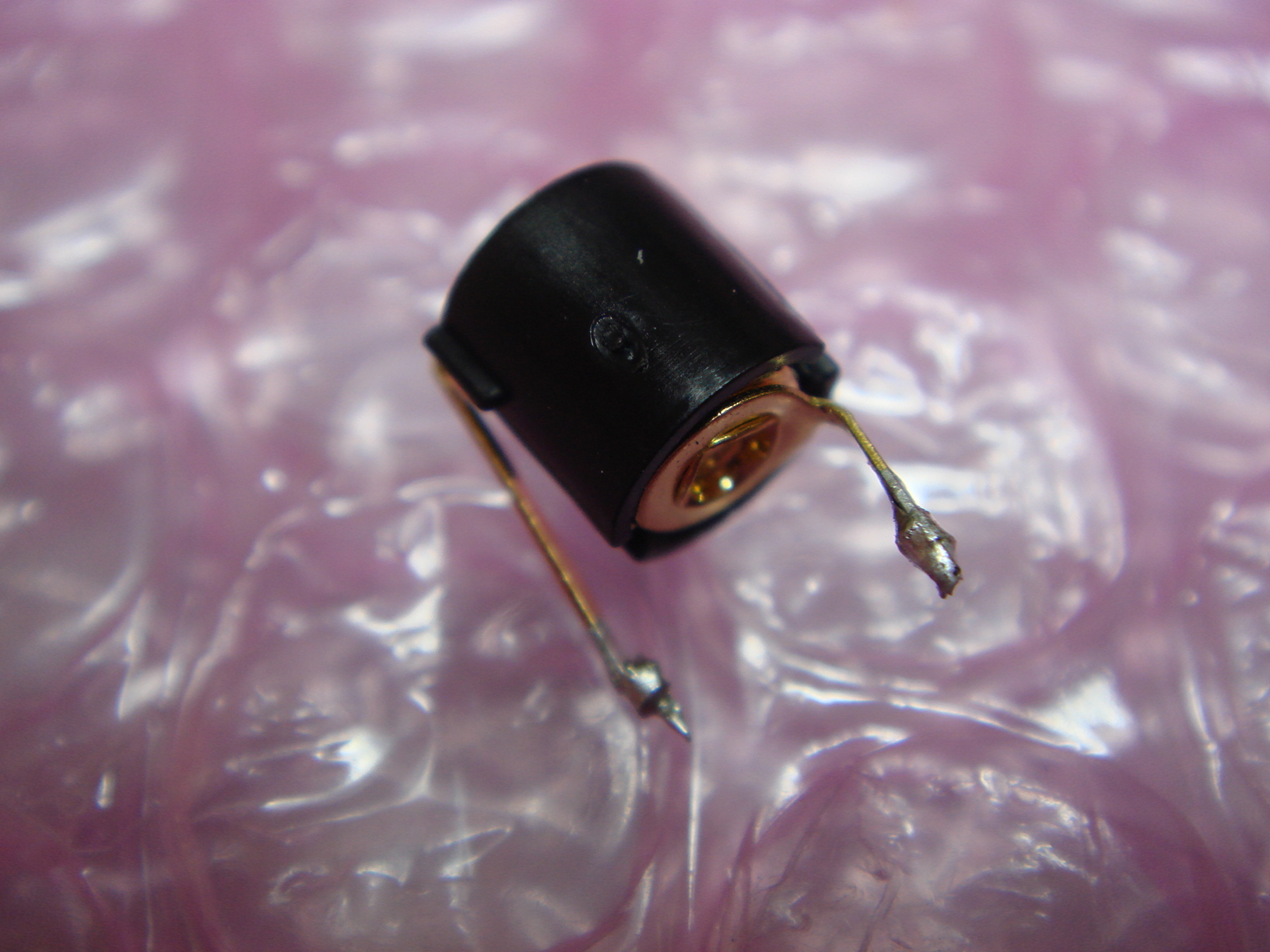

角度センサ1基板から部品ををはずしたところです。


円筒形の黒樹脂部品になにやら金属パーツがはまりこんでいます。








角度センサ3


樹脂筒を切断し、分解してみました。

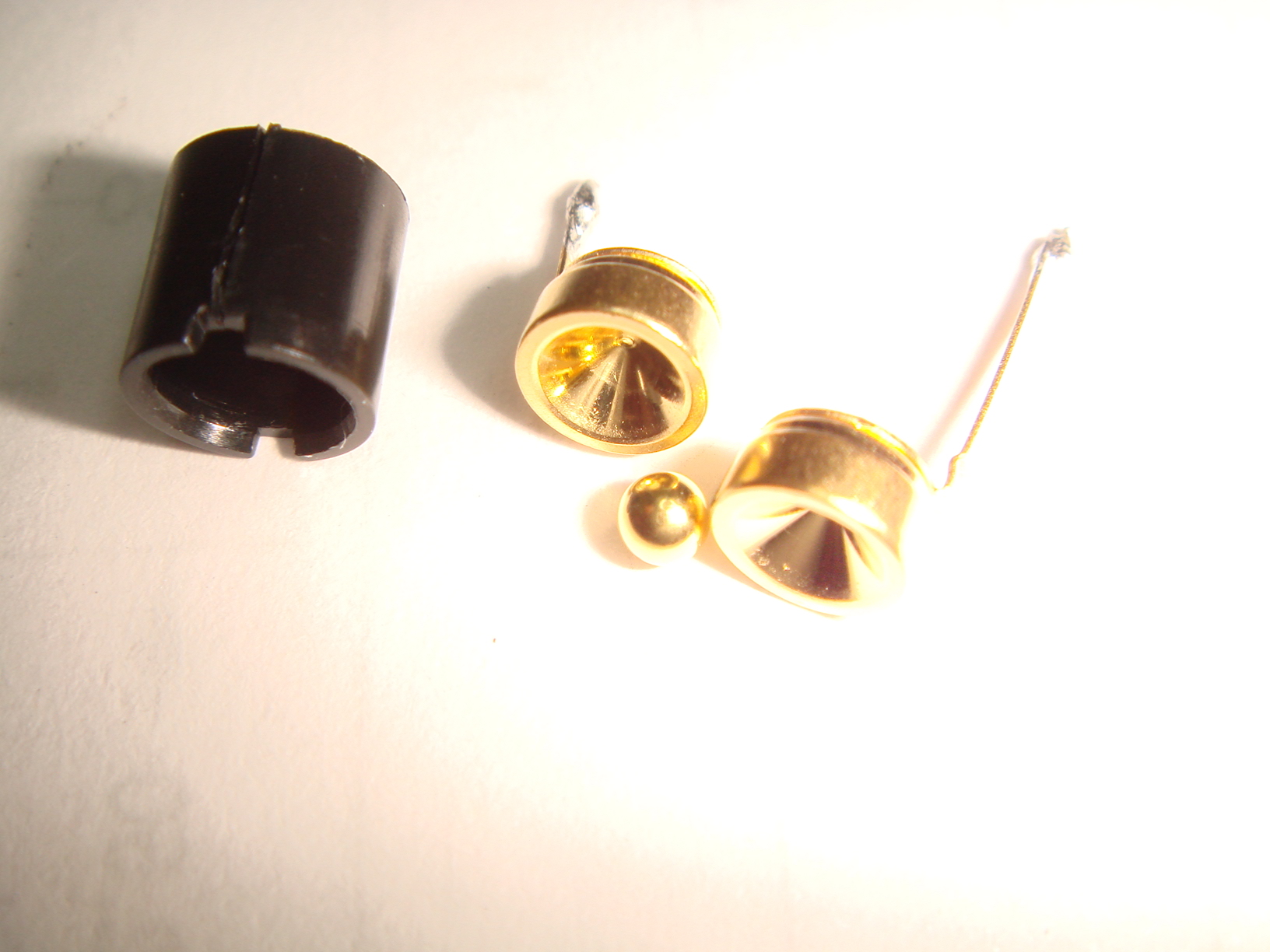

左の写真のようにカップ上になった金属部品が2つ、ボールが1個で構成されています。いずれもきれいな金メッキ仕上げです。





    予想通りの構造。


 角度センサ4

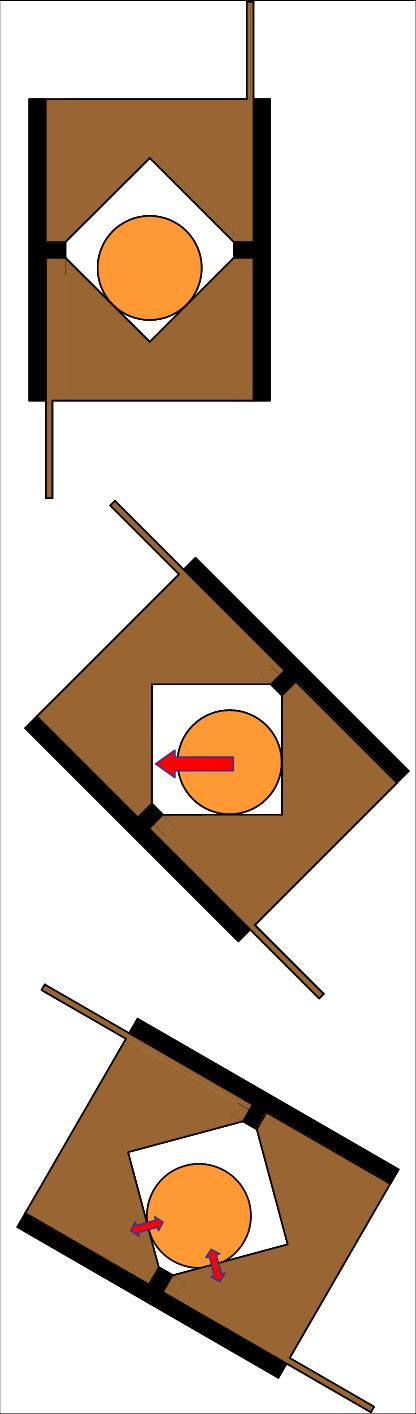

内部構造断面図です。


黒い樹脂筒の中で、2個のカップ状部品が隙間を空けて向き合って設置され、中には金属ボールが入っています。


この向きでは、ボールは重力により一方のカップの中に収まっています。








次に、徐々に、傾けていきます。


すると、約45度傾斜したところで図のようにボールが動き出します。








45度~135度の傾斜状態ではボールは図の位置にとどまり、カップ間は金属ボールを介して導通状態になります。


めでたくスイッチONの瞬間です。





但し、原理からして紙面と垂直な方向の回転は検出出来ませんね。
非常にシンプルな構造の、1軸方向限定の傾斜スイッチだったんですね。


ディズニーランドで買ったなんの変哲もないおもちゃですが、1年の間に一生懸命設計改良がなされていたんですね。


来年もまた、買って調べてみますね。
