ディズニーの不思議な蛍光管おもちゃ3

蛍光管おもちゃ

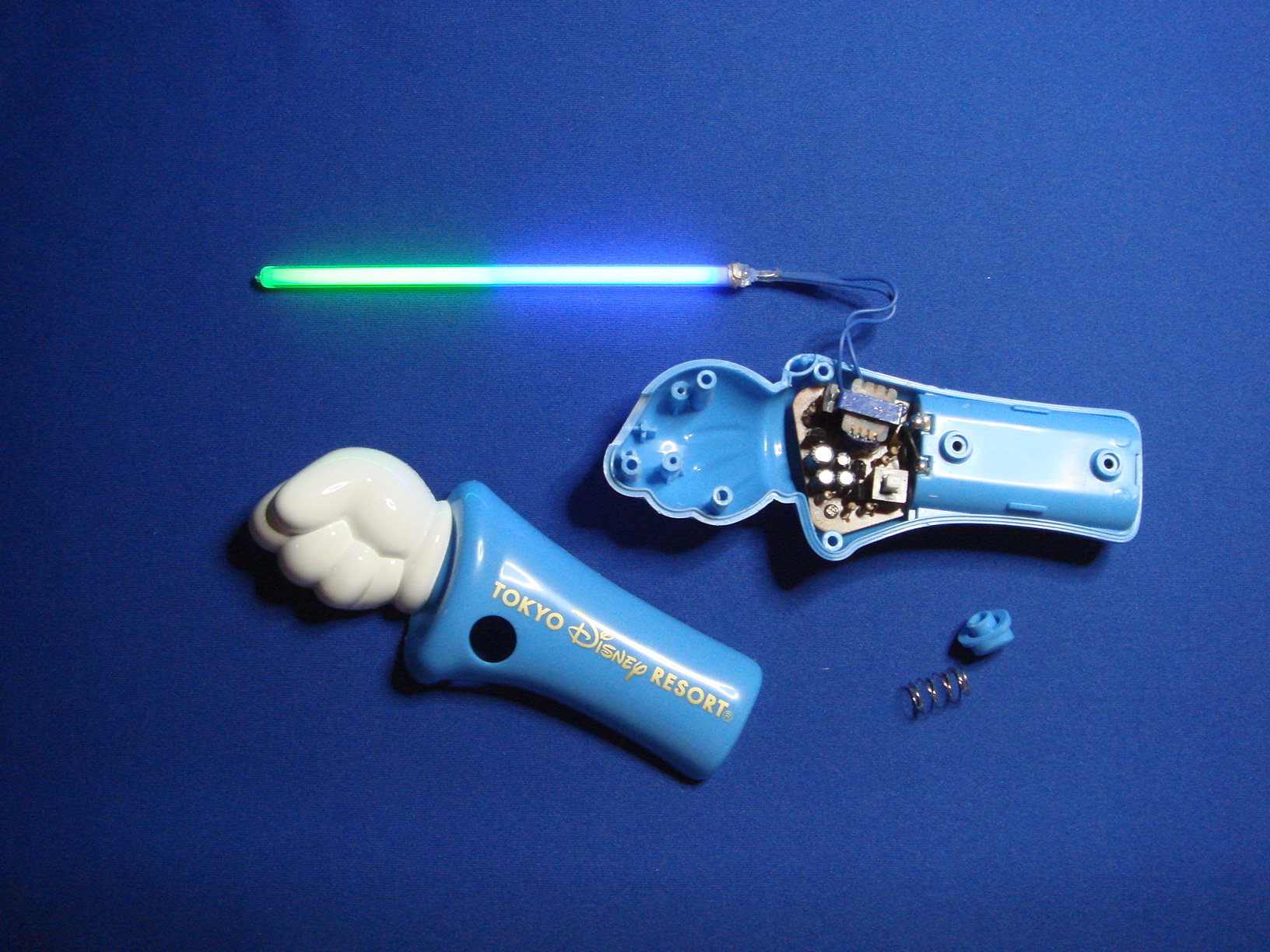

これ、不思議ですね。


。。。。。。。。。?





蛍光管おもちゃ

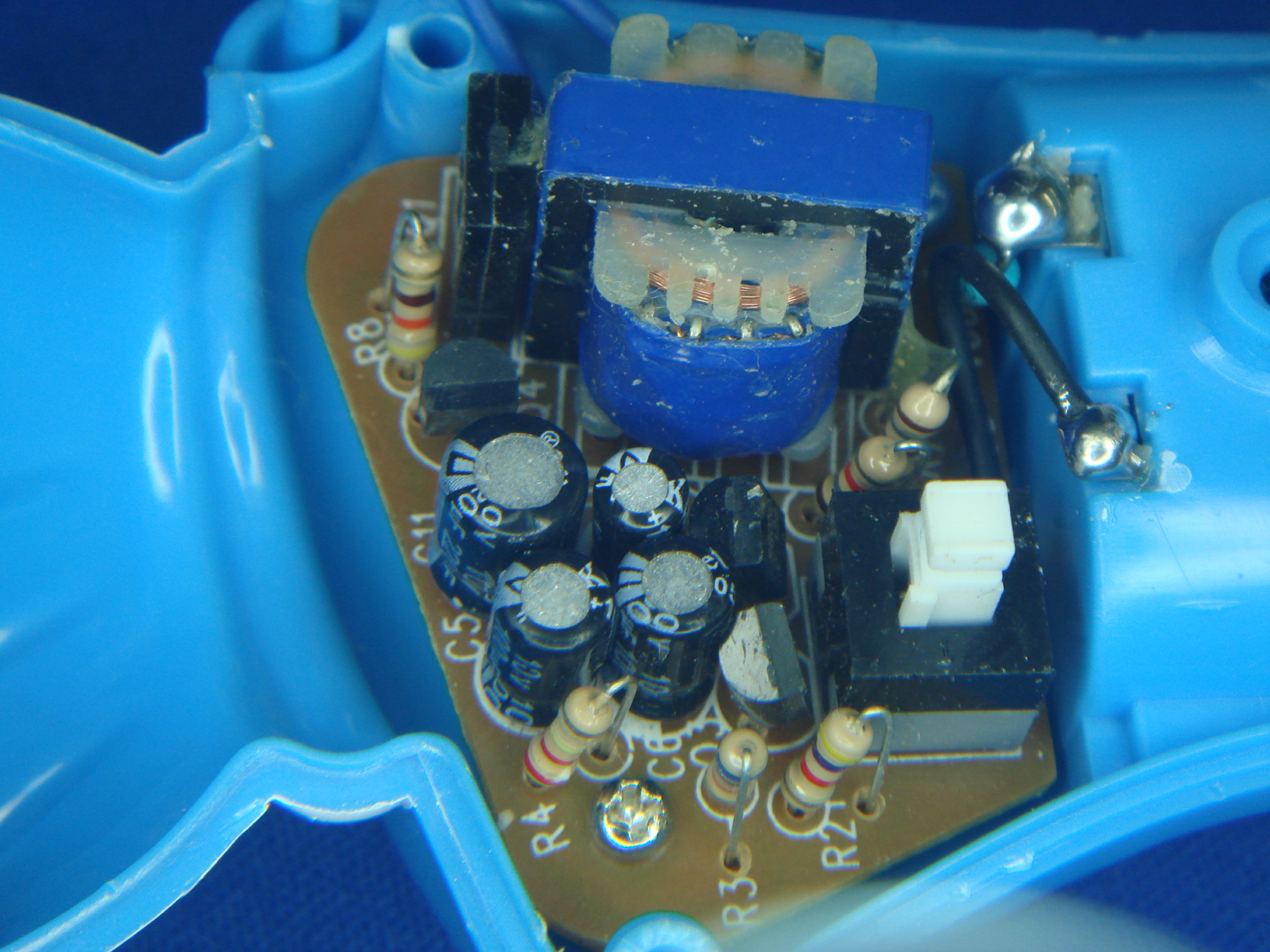

回路部分の拡大図です。


大きなトランスが搭載されています。蛍光管を点灯させるためには高電圧が必要なので、これで電池電源の直流3Vから昇圧します。





ここまでは普通の点灯回路なんだけど、何で根元から徐々に点灯するのかわからない。。。


蛍光管おもちゃ

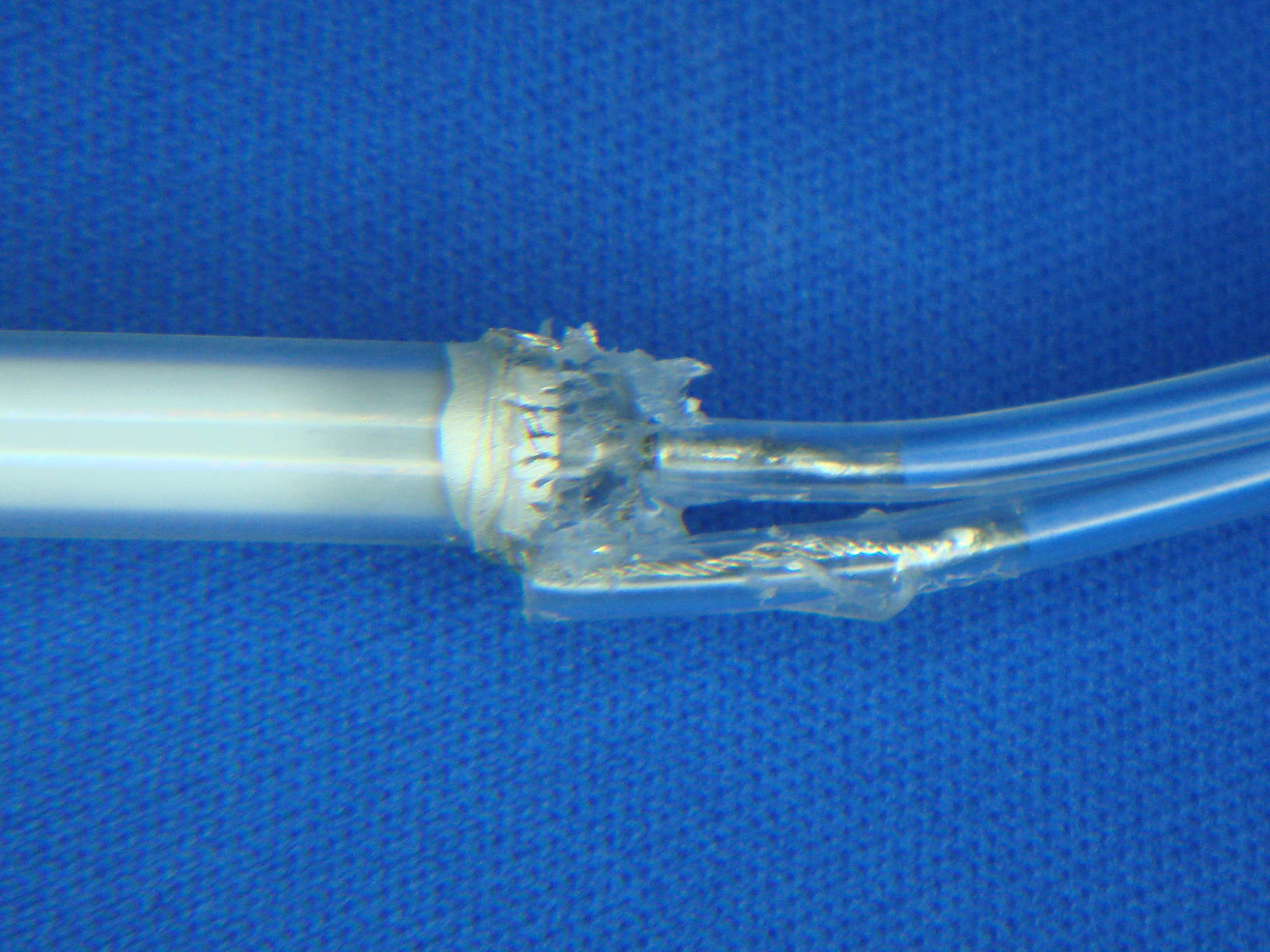

蛍光管の根元付近です。








蛍光管おもちゃ

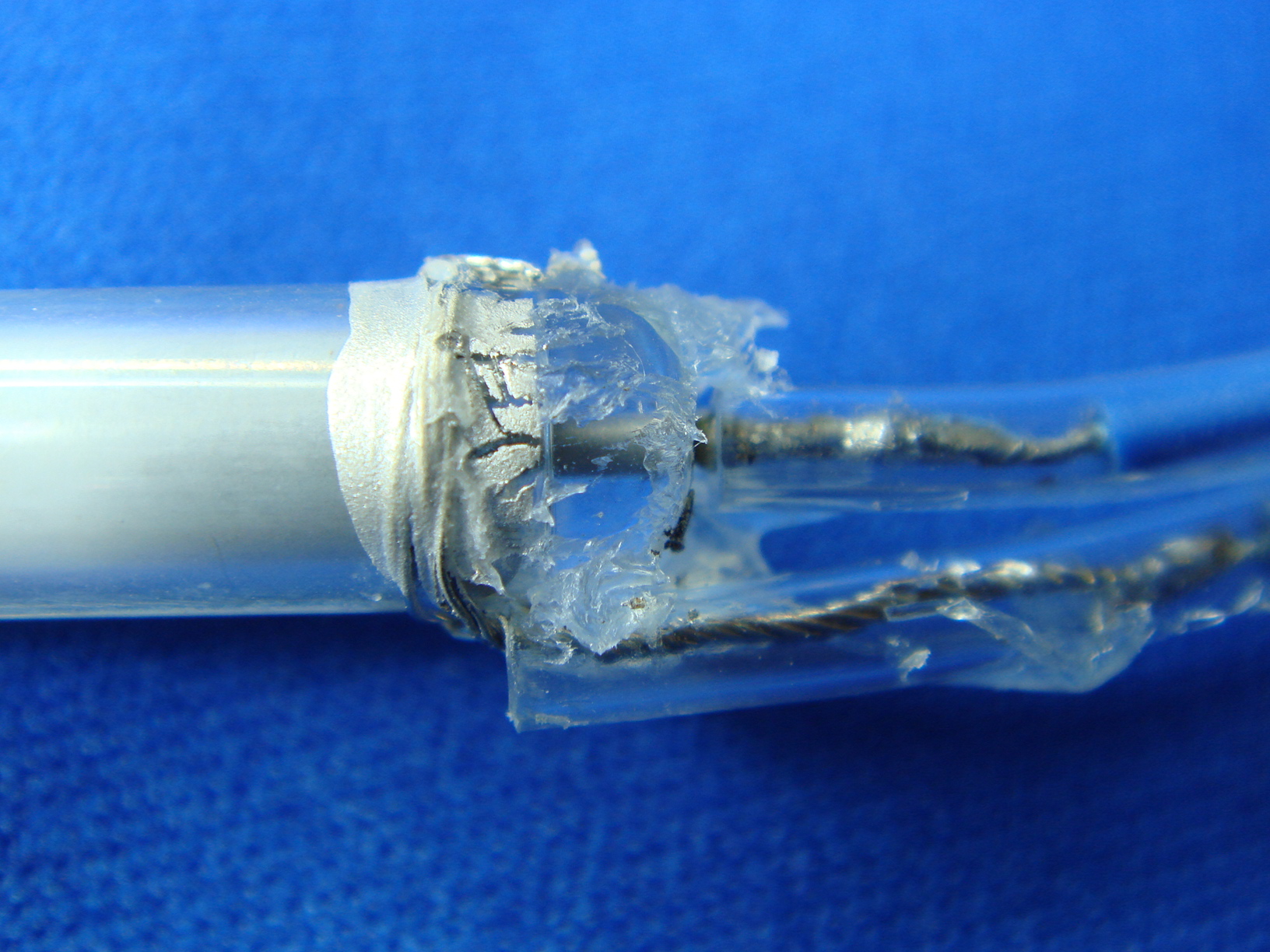

もう少し拡大してみました。


1本の電極は管の中央付近を貫いて管内に露出しています。しかし、もう一方の電極は。。。


おかしな形なんですね。





管の根元の外側周囲をぐるっとを導電性の銀ペーストが塗られていて、そこに接続されています。


ということは??。。。。。。。。
