身近な疑問を科学する

おもちゃの銃

またおもちゃを手に入れました。早速分解です。。。

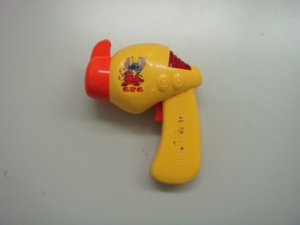

zenntai





このおもちゃは、写真のように銃の形をしていて、引き金を引くと先端からLED鋼が照射されて、壁に星形の像を映し出します。














照射像





壁に照射した像です。


結構きれいな星形になっています。

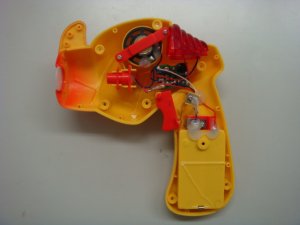

全体分解








中の構造はこんな状態。





銃の先端にはレンズ、中央付近には発光部(オレンジの筒状部分)で構成されています。

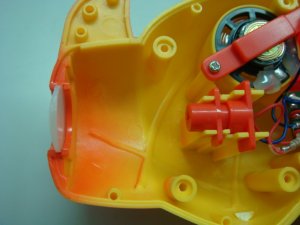

光学系





光学系の拡大図です。


左にレンズ、右にあるのが発光部。

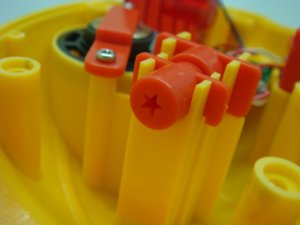

発光部





発光部の拡大図です。


この筒の中に赤色LEDが入っています。


よく見ると、筒の出射部分は星形に切り抜かれているので光束は星形になって出てくるわけですね。

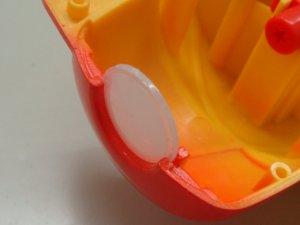

レンズ





これがレンズです。


ポリプロピレン製の平凸レンズ(一方が平らで他方が凸レンズ)です。














発光部から出社された光はレンズで集光され、壁の上に像を結ぶわけですね。
単純ながら、おもしろいおもちゃでした。


made in China。
